O que é um projeto hidrossanitário?

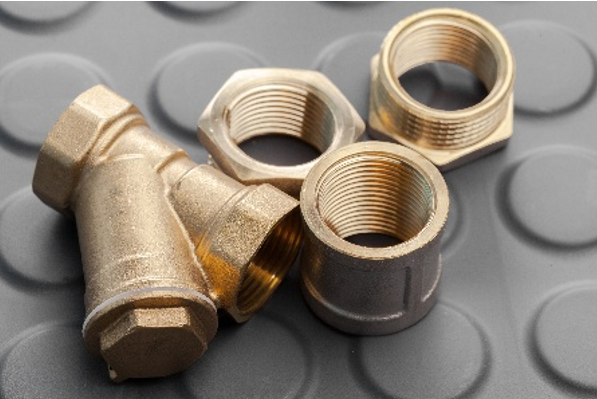

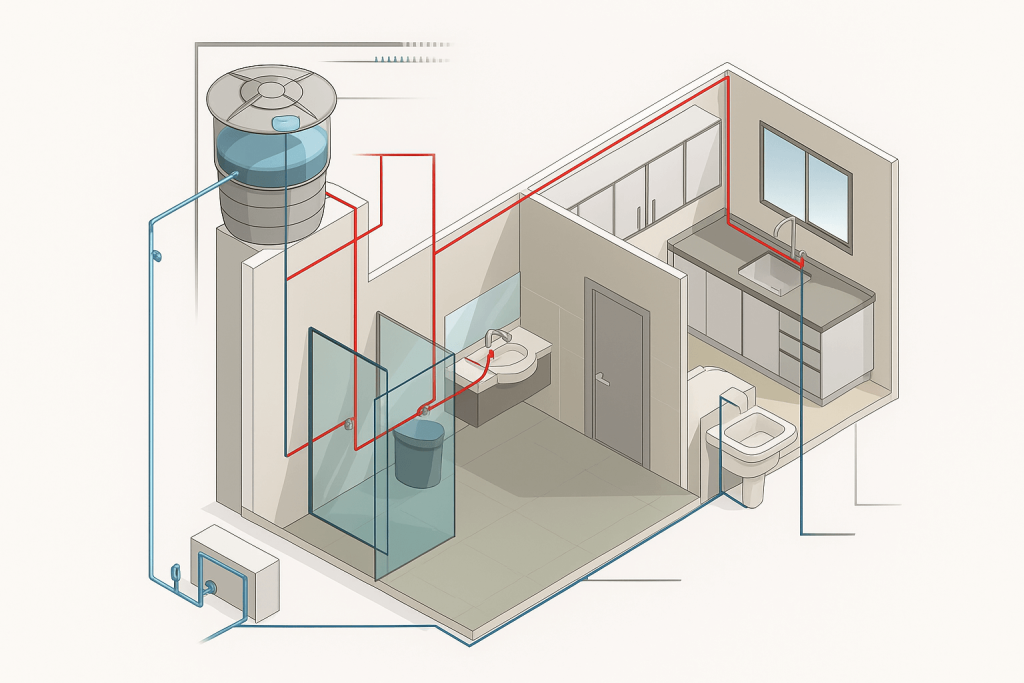

Um projeto hidrossanitário ou hidráulico é um planejamento técnico detalhado que orienta como a água será distribuída e escoada em uma construção, assim como as dimensões dos canos. Ele envolve a representação gráfica por meio de plantas específicas que mostram a posição exata de cada componente do sistema, como tubulações, registros, caixas d’água, bombas e pontos de consumo, como torneiras, chuveiros e vasos sanitários.
Essas plantas servem para indicar o trajeto que a água potável seguirá desde o abastecimento até os pontos de uso, além de mostrar como será feita a coleta e a condução do esgoto.
A disposição física dos componentes é planejada de forma estratégica para garantir que o sistema funcione de maneira eficiente, evitando desperdícios, perdas de pressão e problemas de instalação e questões futuras, como manutenções e reparos.
Quais são os tipos de instalação hidráulica
Em uma planta hidráulica, é indispensável conter todas as instalações hidrossanitárias essenciais para assegurar o correto funcionamento e a segurança da edificação. Apesar das especificidades de cada projeto, essas instalações costumam ser classificadas em dois grupos principais, cada um com uma função fundamental para a infraestrutura do imóvel.
Rede de esgoto: coleta e direcionamento adequado de águas residuais
A rede de esgoto tem a função de coletar e direcionar de forma segura as águas residuais geradas em um imóvel, como aquelas provenientes de pias, vasos sanitários, chuveiros e ralos.
Esse sistema deve ser projetado com um trajeto adequado, garantindo que o esgoto seja conduzido até a rede pública ou sistemas particulares, como fossas sépticas, sem riscos de vazamentos, odores desagradáveis ou contaminações. Inclui tubulações inclinadas para facilitar o fluxo por gravidade e elementos como caixas sifonadas e tubos ventiladores, que ajudam a manter o sistema eficiente e higienizado.
Instalações de água fria e quente: abastecimento convencional
As instalações de água fria e quente garantem o abastecimento adequado de água potável e a sua distribuição dentro do imóvel. A água fria geralmente é captada da rede pública ou de reservatórios próprios, como caixas d’água, e distribuída diretamente para torneiras, chuveiros e descargas.
Já a água quente passa por um sistema de aquecimento, que pode ser elétrico, a gás ou solar, antes de chegar aos pontos de uso, como chuveiros e torneiras específicas. O projeto dessas instalações deve prever materiais resistentes a altas temperaturas no caso da água quente e um bom dimensionamento das tubulações para evitar perdas de pressão, vazamentos ou falta de água.
Principal norma técnica NBR 5626
As principais normas para projetos hidrossanitários incluem:
NBR 8160 trata dos sistemas de esgoto sanitário, orientando a coleta, transporte e destinação adequada das águas residuais.
A NBR 10844 estabelece diretrizes para a instalação prediais de águas pluviais – Procedimento.
Já a NBR 5626 é uma norma brasileira que estabelece diretrizes para a instalação de sistemas prediais de água fria, com o objetivo de garantir a segurança, eficiência e qualidade dessas instalações. Ela busca proteger a saúde pública ao assegurar que a água potável chegue aos usuários de forma adequada, evitando contaminações e desperdícios.
Para isso, seleção de tubos e conexões é fundamental garantindo segurança e durabilidade das instalações hidráulicas. É importante que sejam compatíveis com a finalidade do sistema e que atendam às especificações da NBR 5626.
Além disso, a norma orienta para que os projetos sejam bem planejados e executados, garantindo o correto dimensionamento de tubulações, posicionamento de componentes e manutenção preventiva, promovendo um sistema hidráulico seguro e funcional.
Benefícios de um projeto hidrossanitário
Um projeto hidrossanitário bem planejado permite uma redução de custos ao evitar retrabalhos, desperdícios de materiais e erros durante a obra, além de otimizar o consumo de água com soluções eficientes.
A facilitação na manutenção é outro ponto importante, já que um sistema bem projetado prevê acessos estratégicos para reparos, reduzindo transtornos e custos futuros.
Além disso, garante a prevenção de problemas e inconformidades, como vazamentos, entupimentos e falhas que poderiam comprometer a estrutura da construção. A integração do projeto hidrossanitário com outros sistemas de construção, como o elétrico e estrutural, ajuda a evitar conflitos entre tubulações e outros componentes, tornando a obra mais organizada e segura.
Isso reflete diretamente no conforto e segurança dos usuários, que podem contar com um sistema eficiente e confiável. Por fim, há o benefício da sustentabilidade, com soluções que promovem a economia de água e incentivam práticas ecológicas, como a captação e reutilização de água da chuva.
Como fazer um projeto hidráulico?
Conciliação
Ter em mãos o planta baixa é fundamental para se ter a ideia onde estarão posicionados a cozinha, banheiros, lavanderia, ajudando dessa forma a identificar os pontos hidráulicos.
Abastecimento e esgoto:
Determine a entrada de água potável da rede pública, definindo o trajeto das tubulações para distribuir água potável de forma eficiente, evitando perdas de pressão.
Para o esgoto, planeje a coleta e condução correta das águas residuais até a rede pública, fossas sépticas ou soluções ecológicas, com declividades adequadas para o escoamento por gravidade, com inclinações em média de 1 a 2% conforme a NBR 8160.
Posição da caixa d’água
Instale a caixa d’água em um ponto elevado para garantir pressão suficiente no sistema, com fácil acesso para limpeza e manutenção. Certifique-se de que a capacidade atenda ao consumo previsto do imóvel.
Escolha dos materiais e dimensionamento das tubulações
Selecione tubos e conexões de qualidade, como PVC para água fria e CPVC, cobre ou PPR para água quente, conforme exigências das NBR 5626 e NBR 7198. Dimensione corretamente as tubulações para garantir o fluxo ideal de água e prevenir entupimentos e perdas de pressão.
Representação gráfica
Elabore uma planta detalhada com a representação gráfica de todo o sistema hidráulico, indicando trajetos das tubulações, os pontos de consumo (torneiras, chuveiros, descargas), registros e dispositivos de controle. Use símbolos e legendas padronizados para facilitar a leitura e interpretação por parte dos profissionais da obra. Exemplo de algumas legendas de pontos: MLR-máquina de lavar roupas, VS-vaso sanitário, CS-caixa sifonada.
Seguindo essas etapas, é possível criar um projeto hidráulico eficiente, seguro e conforme as normas técnicas, garantindo um sistema funcional e preparado para futuras manutenções.
Tipos mais comuns de tubos em projetos hidráulicos:
Tubos de PVC (Policloreto de Vinila) – Água fria:
Utilizados para a distribuição de água fria potável é resistendo a temperaturas de até 20°. Na cor marrom, são leves, resistentes e de fácil instalação. Diâmetros comuns: de 20 a 110 mm;
Tubos de CPVC (Cloreto de Polivinila Clorado) – Água quente:
Indicados para conduzir água quente devido à alta resistência térmica. Duráveis e fáceis de manusear, resistem a temperaturas de até 80°C. Dimensões comuns de Bitola: ½, ¾,1, 1. ¼, 1. ½, 2, 2. ½, 3, 4, 6 polegadas ou em diâmetros: DN 15, 22, 28, 35, 42, 54, 73, 89, 11;
Tubos de PPR (Polipropileno Copolímero Random) – Água quente e fria:
Utilizados em sistemas pressurizados, são soldados por termofusão, oferecendo durabilidade e resistência a altas pressões de até de 95ºC. Dimensões comuns: 20, 25, 32, 40, 50, 63, 75, 90 e 110 mm;
Tubos de PEX (Polietileno Reticulado) – Água quente e fria:
Flexíveis, modernos e de fácil instalação, pois se parece com as mangueiras de jardim, permitem trajetos com menos conexões, bastante utilizado em paredes de drywall. Resistentes a altas temperaturas, sendo sua temperatura de serviço de 80ºC. Dimensões comuns: 16 mm, 20 mm 25 mm e 32 mm;
Tubos de PVC Esgoto:
Utilizados para a coleta e condução de águas residuais, tendo a opção na cor branca e na na cor cinza claro que é uma serie mais reforçada. Dimensões comuns: 40 mm, 50 mm, 75 mm e 100 mm, 150mm e 200mm.
Esses componentes, escolhidos e dimensionados corretamente, garantem a eficiência, segurança e durabilidade do sistema hidráulico residencial.
